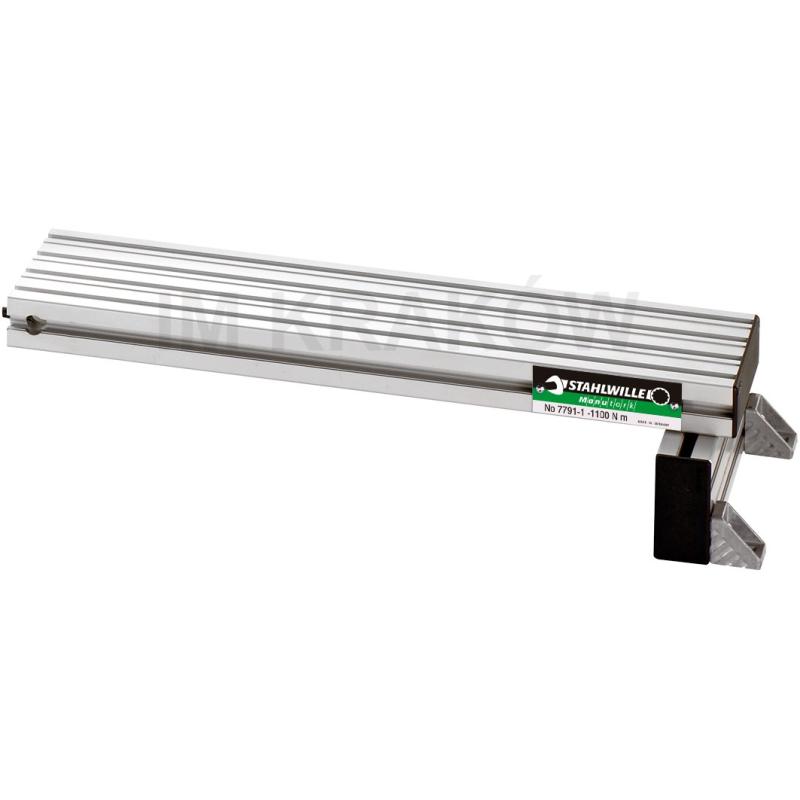

7706-10PC - Zestawne stanowisko do kontroli Kluczy dynamometrycznyc w zakresie 2-1000Nm, 96521070

Manutork
Mechaniczny przyrząd napędzający do kluczy dynamometrycznych

Modułowa konstrukcja sprawia, że każdy użytkownik może złożyć swój własny mechaniczny system uruchamiający zgodnie z indywidualnymi wymogami. W każdej chwili możliwe jest rozszerzenie o dodatkowe elementy. Wszystkie elementy składowe są dokładnie dopasowane dzięki kompatybilnym przyłączom łatwo mocowanym. Łatwy w obsłudze system przyłączy zapewniający dokładne pasowanie. Wszystkie elementy składowe mogą być szybko i sprawnie łączone za pomocą przycisków zwalniających i trzpieni mocujących. Wyświetlacz można zamocować na uchwycie w różnych miejscach systemu. Dzięki temu każdy użytkownik może optymalnie przygotować swój własny warsztat pracy.

Pomiar możliwy bez przesuwania punktu przyłożenia siły

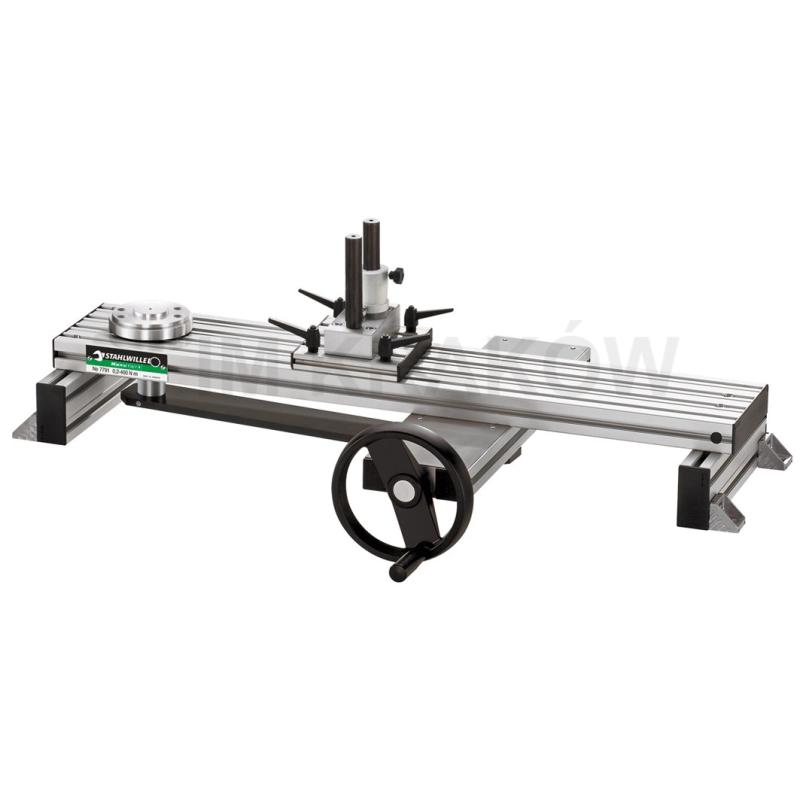

Dzięki specjalnemu systemowi przenoszenia siły mechaniczny system napędzający zapobiega przesunięciu punktu przyłożenia siły podczas kalibrowania. Znajdująca się poniżej szyny kontrolnej dźwignia poruszana precyzyjnie łożyskowanym i zapewniającym dokładność pokrętłem przesuwana jest liniowo z bardzo dużą precyzją za pomocą trzpienia. Ten ruch liniowy przekształcany jest następnie na ruch obrotowy oddziałujący na przetwornik pomiarowy. Kalibrowany klucz dynamometryczny pozostaje podczas całej kalibracji nieruchomo w tej samej pozycji. W ten sposób eliminowane są błędy pomiarowe wynikające z przesunięcia punktu przyłożenia siły. Specjalna tuleja kulowa gwarantuje wolne od tarcia przyleganie klucza dynamometrycznego. Osiągnięte w ten sposób zmniejszenie sił poprzecznych działających na przetwornik pomiarowy i sił tarcia na przyleganiu klucza dynamometrycznego prowadzi do redukcji błędu pomiarowego. Zgłoszone prawa patentowe.
